Manual de uso wireshark En Español.
Elaborado por : Junior Vásquez Pérez
Gestión de Redes De Datos.
Nro de Ficha: 464327
Servicio Nacional De Aprendizaje Sena
11 de Junio de 2013.
Medellin - Antioquia
Indice:
1. ¿Qué Es Wireshark?
2. Caracteristicas
3. Software de codigo abierto
4. Lo que no es Wireshark
5. La barra de Menus.
5.1. El Menu File
5.3. El menú "View"
5.4. El Menú "Go"
5.5. El menú "Capture"
5.6 . El menú "Analyze"
5.7 El menú "Stadistics".
5.8. El menú "Telephony"
5.9. El menú "Tools"
5.10. El menú "Internals"
5.11. El menú "Help"
6. La barra de Filtros.
1.
¿Qué Es
Wireshark?
Wireshark es uno de esos
programas que muchos administradores de red le encantaría ser capaz de
utilizar, pero a menudo se les impide conseguir lo que quieren de Wireshark a
causa de la falta de documentación.
Este documento es parte de un
esfuerzo por parte del equipo de Wireshark para mejorar la facilidad de uso de
Wireshark.
Wireshark es un analizador de
paquetes de red. Un analizador de paquetes de red tratará de capturar paquetes
de red y trata de mostrar que los paquetes de datos que se detallan como sea
posible.
Usted podría pensar en un
analizador de paquetes de red como un dispositivo de medición utilizado para
examinar lo que está pasando en el interior de un cable de red, como un
voltímetro es utilizado por un electricista para examinar lo que está pasando
dentro de un cable eléctrico (pero a un nivel más alto, por supuesto, ).
He aquí algunos ejemplos usa la gente
Wireshark para:
los administradores de red utilizan para
solucionar problemas de red
Los ingenieros de seguridad de red lo
utilizan para examinar los problemas de seguridad
los desarrolladores utilizan para depurar
implementaciones del protocolo
personas lo utilizan para aprender internas
del protocolo de red
Además de estos ejemplos, Wireshark puede ser útil en muchas otras
situaciones también.
2. Caracteristicas
Las
siguientes son algunas de las muchas características Wireshark ofrece:
Disponible
para UNIX y Windows.
Captura
de paquetes de datos en vivo de una interfaz de red.
Muestra
los paquetes con información de protocolo muy detallado.
Abrir
y guardar datos de paquetes capturados.
Importar
y exportar datos de paquetes desde y hacia muchos otros programas de captura.
Filtrar
paquetes en muchos criterios.
Búsqueda
de paquetes en muchos criterios.
Colorear
muestra de los paquetes en base a filtros.
Crear
varias estadísticas.
...
y mucho más!
3. Software de codigo abierto
Wireshark es
un proyecto de software libre, y se distribuye bajo la Licencia
Pública General de GNU (GPL). Usted puede utilizar
libremente Wireshark en cualquier número de ordenadores que
te gusta, sin tener que preocuparse acerca de las claves de
licencia o derechos o cosas así. Además, todo el
código fuente está disponible libremente bajo la licencia
GPL. Debido a esto, es muy fácil para la gente a añadir nuevos protocolos Wireshark,
ya sea como plugins, o integrados en la fuente, y que a
menudo lo hacen!
4. Lo que no es Wireshark
Aquí hay algunas cosas Wireshark no proporciona:
Wireshark no es un sistema de detección de intrusos. No te va a avisar
cuando alguien hace cosas extrañas en la red que él / ella no se le permite
hacer. Sin embargo, si las cosas extrañas suceden, Wireshark puede ayudar a
averiguar lo que realmente está pasando.
Wireshark no manipular las cosas en la red, un viaje de solo
"medir" las cosas de ella. Wireshark no envía paquetes en la red o
hacer otras cosas activos (a excepción de las resoluciones de nombres, pero
incluso eso se puede desactivar).
5. La barra de Menus.
El menú de Wireshark se encuentra en la parte superior de la ventana de
Wireshark
5.1. El Menu File
Este menú contiene opciones para abrir y combinar
archivos de captura, guardar / imprimir / exportar archivos de captura en su
totalidad o en parte, y para salir de Wireshark.
1.
Open: Este elemento de menú abre el cuadro de diálogo de
abrir archivo que le permite cargar un archivo de captura para su
visualización.
2.
Open Recent: Este elemento de menú muestra un sub menú que
contiene los archivos de captura abiertos recientemente.
3.
Merge: Este elemento de menú abre el cuadro de diálogo de
archivo de combinación que le permite combinar un archivo de captura a la carga
en la actualidad
A
veces es necesario combinar varios archivos de captura en una sola. Por
ejemplo, esto puede ser útil, si se ha capturado de forma simultánea desde
varias interfaces a la vez (por ejemplo, el uso de múltiples instancias de
Wireshark).
La
fusión de archivos de captura se puede hacer de tres maneras:
Utilice
la opción "Combinar" en el menú "Archivo", para abrir el
diálogo de fusión, Controles específicos de este diálogo de fusión son:
Anteponer
los paquetes al archivo existente
Anteponer
los paquetes del archivo seleccionado antes de que los paquetes cargados en ese
momento.
Fusionar
paquetes cronológicamente
Combinar
ambos los paquetes del archivo seleccionado y cargado en orden cronológico.
Anexar
paquetes al archivo existente.
Añadir
los paquetes del archivo seleccionado después de que los paquetes cargados en
ese momento.
1.
Importar capturas
Este elemento de
menú abre el cuadro de diálogo de importación de archivos que le permite
importar un archivo de texto en una nueva captura temporal.
Controles
específicos de este diálogo de importación se dividen en dos secciones:
Entrada - Input
Determine
qué archivo de entrada tiene que ser importado y cómo se ha de interpretar.
Importar - Import
Determinar cómo
son los datos que desea importar.
Los
parámetros de entrada son los siguientes:
Nombre de archivo / Navegación - Filename / Browse
Introduzca
el nombre del archivo de texto que desea importar. Usted puede utilizar el
botón Examinar para buscar un archivo.
Compensaciones - Offsets
Seleccione
la base de las compensaciones que figuran en el archivo de texto que desea
importar. Esto suele ser hexadecimal, octal y decimal, pero también son
compatibles.
Fecha / Hora - Date/Time
Marque
esta casilla si hay marcas de tiempo asociadas con los marcos en el archivo de
texto para importar desea utilizar. De lo contrario la hora actual se usa para
el sellado de tiempo de los marcos.
Formato - Format
Este
es el especificador de formato que se utiliza para analizar las marcas de
tiempo en el archivo de texto que desea importar. Se utiliza una sintaxis
simple para describir el formato de los sellos de tiempo, utilizando% de H para
la hora,% M para los minutos,% S para el segundo, etc La HH sencillo: MM: SS
está cubierto por% T. Para una definición completa de la mirada sintaxis para
strftime (3).
Los
parámetros de importación son las siguientes:
Tipo de encapsulado - Encapsulation
type
Aquí
puede seleccionar el tipo de tramas que está importando. Todo esto depende de
qué tipo de medio se tomó el volcado de importar. En él se enumeran todos los
tipos que Wireshark entiende, con el fin de pasar el contenido del archivo de
captura para el disector derecha.
Encabezado Maniquí - Dummy
header
Cuando
se selecciona la encapsulación Ethernet que tiene la opción para anteponer
encabezados falsos a los marcos que desee importar. Estas cabeceras pueden
ofrecer Ethernet artificial, IP, UDP o TCP o SCTP encabezados y fragmentos de
datos SCTP. Al seleccionar un tipo de encabezado ficticia las entradas
correspondientes están activadas, otros están en gris y se utilizan los valores
predeterminados.
Max. Longitud de la trama - Max. frame length
Usted
puede no estar interesado en las imágenes completas del archivo de texto, sólo
la primera parte. Aquí puede definir la cantidad de datos desde el inicio de la
trama que desea importar. Si deja este abierto el máximo se establece en 64000
bytes.
1.
Cerrar
Este
elemento de menú se cierra la toma de corriente. Si no ha guardado la captura,
se le pedirá que lo haga primero (esto puede ser desactivado mediante la configuración
de preferencias).
2.
Guardar
Guardar
Ctrl + S Esta opción guarda la captura actual. Si no ha configurado un nombre
de archivo de captura por defecto (tal vez con la opción-w <capfile>),
Wireshark aparece el archivo de captura Guardar como cuadro de diálogo
3.
Guardar como
Este elemento de
menú le permite guardar el archivo de captura actual a cualquier archivo que
desee. Se aparece el archivo de captura cuadro de diálogo Guardar Como
Set del archivo
Lista de archivos Esta opción de menú le permite mostrar una lista de archivos en un conjunto de archivos. Se aparece el cuadro de diálogo Set List File Wireshark
Las siguientes funciones en el "Set File" submenú del menú "Archivo" están disponibles para trabajar con conjuntos de archivos de una forma sencilla:
El cuadro de diálogo Archivos de lista, aparecerá una lista de los archivos Wireshark ha reconocido como parte del conjunto de archivos actual.
A continuación se cierra el archivo actual y abre el archivo siguiente en el conjunto de archivos.
Archivo anterior cierra la actual y abre el archivo anterior en el conjunto de archivos.
Hay tres funciones para manipular el estado marcado de un paquete:
Mark packet (toggle) - Marcar paquetes (conmutación) cambia el estado marcado de un solo paquete.
Unmark all packets - Desmarcar todos los paquetes restablece el estado de señal de todos los paquetes.
Buscar siguiente Marco Shift + Ctrl + N Buscar el siguiente paquete marcado.
Buscar Marco anterior Shift + Ctrl + B Encuentre el paquete marcado anterior
Ignore Packet - No haga caso de paquetes (conmutación) Ctrl + D
Este elemento de menú se conmemora el paquete seleccionado como ignorado.
Proceso
Un-Ignore All Packets Ctrl+Alt+D
Este elemento de menú quita la marca de todos los paquetes ignorados
Set Time Reference (cambiar)
Ctrl + T Este elemento de menú establece una referencia de tiempo en el paquete seleccionado.
Un -Time Reference All Packets Ctrl+Alt+T
Este elemento de menú elimina todas las referencias de tiempo de los paquetes.
Find Next Time Reference Ctrl+Alt+N
Este elemento de menú trata de encontrar la próxima vez paquetes referencia.
Find Previous Time Reference Ctrl+Alt+B
Este elemento de menú trata de encontrar el momento anterior paquete de referencia.
Configuration Profiles
Shift + Ctrl + A Esta opción abre un cuadro de diálogo para el manejo de perfiles de configuración. Se puede utilizar para configurar y utilizar más de un conjunto de preferencias y configuraciones. Seleccione los perfiles de configuración ... elemento de menú en el menú Editar, o simplemente presione Shift-Ctrl-A y Wireshark se abrirá el cuadro de diálogo de configuración de perfiles
Packet Details
Este elemento de menú oculta o muestra el panel de detalles de paquetes
Packet Bytes
Este elemento de menú oculta o muestra el panel de bytes de paquetes
Time Display Format
Visualizar segundos con horas y minutos Selección de esto dice Wireshark para mostrar las marcas de tiempo en segundos, con horas y minutos
Name Resolution - Resolve Name
Resolver el nombre de este elemento le permite activar un nombre resolver del paquete actual sólo. La resolución de nombres intenta convertir algunos de los valores de las direcciones numéricas en un formato legible para las personas. Hay dos maneras posibles de hacer estas conversiones, dependiendo de la resolución por hacer: llamar a los servicios del sistema / red (como la función gethostname ()) y / o resolver de los archivos de configuración específicos Wireshark. Para obtener detalles sobre la configuración de los archivos de Wireshark utiliza para la resolución de nombres y parecidos
La resolución de nombres puede ser muy valiosa al trabajar con Wireshark y hasta puede ahorrar horas de trabajo. Por desgracia, también tiene sus inconvenientes.
La resolución de nombres a menudo un error. El nombre por resolver podría ser simplemente desconocida por los servidores de nombres preguntó, o los servidores no son sólo disponibles y el nombre también se no se encuentra en los archivos de configuración de Wireshark.
Los nombres resueltos no se almacenan en el archivo de captura o en otro lugar. Así que los nombres resueltos pueden no estar disponibles si se abre el archivo de captura fuera de plazo o en un equipo diferente. Cada vez que se abre un archivo de captura que puede parecer "un poco diferente", simplemente porque no puede conectarse al servidor de nombres (que se puede conectar al anterior).
DNS puede agregar paquetes adicionales a su archivo de captura. Usted puede ver los paquetes a / desde el equipo en el archivo de captura, que son causados por los servicios de red de resolución de nombres de la máquina de captura de Wireshark. XXX - ¿existen otros tales paquetes que los DNS?
Nombres DNS resueltos se almacenan en caché por Wireshark. Esto es necesario para obtener un rendimiento aceptable. Sin embargo, si la información de resolución de nombres debe cambiar mientras se ejecuta Wireshark, Wireshark no notar un cambio en la información de resolución de nombres, una vez que se pone en caché. Si esta información cambia, mientras que Wireshark está en marcha, por ejemplo, un nuevo contrato de arrendamiento DHCP en vigor, Wireshark no lo notará. XXX - esto es cierto para todos o sólo para información DNS?
Name Resolution Enable for MAC Layer
Este elemento le permite controlar si Wireshark traduce las direcciones MAC en nombres
Name Resolution Enable for Network Layer
Este elemento le permite controlar si Wireshark traduce las direcciones de red en nombres
Name Resolution Enable for Transport Layer
Este elemento le permite controlar si Wireshark traduce las direcciones de transporte en nombres
Colorize Packet List
Este elemento le permite controlar si Wireshark debe colorear la lista de paquetes.
Auto Scroll in Live Capture
Este elemento le permite especificar que Wireshark debe desplazar el panel de lista de paquetes como los nuevos paquetes entran, por lo que siempre estamos buscando en el último paquete. Si no se especifica esto, Wireshark simplemente añade nuevos paquetes en el extremo de la lista, pero no se desplaza el panel de la lista de paquetes.
Acercar Ctrl + + Zoom
En los paquetes de datos (aumentar el tamaño de la fuente).
Alejar Ctrl + - Zoom
De los paquetes de datos (disminuir el tamaño de la fuente).
Tamaño normal Ctrl + =
Nivel de zoom Set de nuevo al 100% (ajustado tamaño de la fuente a la normalidad).
Cambiar el tamaño de todas las columnas Shift + Ctrl + R
Cambiar el tamaño de todos los anchos de las columnas para que el contenido se ajuste a ella.
Colorize Conversation
Este elemento de menú aparece un submenú que le permite dar color a los paquetes en el panel de la lista de paquetes basados en las direcciones del paquete seleccionado. Esto hace que sea fácil de distinguir los paquetes que pertenecen a diferentes conversaciones
Colorize Conversation Color 1-10
Estas opciones permiten a uno de los diez filtros temporales de color basados en la conversación seleccionada.
Colorize Conversation Reset coloring
Este elemento de menú borra todas las reglas para colorear temporales.
Colorize Conversation New Coloring Rule
Este elemento de menú se abre una ventana de diálogo en la que una nueva regla para colorear permanente se puede crear sobre la base de la conversación seleccionada.
Coloring Rules
Este elemento de menú aparece un cuadro de diálogo que le permite a los paquetes de color en el panel de la lista de paquetes de acuerdo a las expresiones de filtro que usted elija. Puede ser muy útil para detectar ciertos tipos de paquetes
Hay dos tipos de reglas para colorear en Wireshark, los temporales que sólo se usan hasta que salga del programa, y los permanentes que se pueden guardar en un archivo de preferencias para que estén disponibles en una próxima sesión.
En las normas para colorear temporales se pueden añadir mediante la selección de un paquete y presionar la tecla <ctrl> junto con una de las teclas numéricas. Esto creará una regla de color basada en la conversación seleccionada. Se tratará de crear un filtro de conversación basado en TCP en primer lugar, a continuación, UDP, IP y entonces por fin Ethernet. Filtros temporales también se pueden crear mediante la selección de la "Colorear con filtro> Color X" elementos de menú cuando rightclicking en el panel de paquetes detalle.
Para colorear de forma permanente paquetes, seleccione las Reglas para colorear del menú, en el menú Ver, Wireshark se abrirá el "Reglamento para colorear cuadro de diálogo"
Show Packet in New Window
Este elemento de menú abre el paquete seleccionado en una ventana separada. La ventana separada sólo muestra la vista de árbol y ver los paneles de byte.
Reload Ctrl+R
Este ítem del menú permite volver a cargar el archivo de captura actual.
5.4. El Menu "Go"
Back Alt+Left (Izquierda)
Saltar al paquete recientemente visitado en la historia de paquetes, al igual que el historial de la página en un navegador web.
Forward Alt+Right (Derecha)
Ir a la siguiente paquete visitado en la historia de paquetes, al igual que el historial de la página en un navegador web.
Go to Packet... Ctrl+G
Hace que aparezca un cuadro de diálogo que le permite especificar un número de paquete, y luego se va a ese paquete
Go to the corresponding packet
Ir al paquete correspondiente del campo de protocolo seleccionado actualmente. Si el campo seleccionado no se corresponde con un paquete, este elemento aparece desactivado.
Previous Packet Ctrl+Up (Arriba)
Va al paquete anterior en la lista. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
Next Packet Ctrl+Down (Abajo)
Pasar a la siguiente paquete en el lista. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
First Packet Ctrl+Home (Inicio)
Va al primer paquete del archivo de captura.
Last Packet Ctrl+End (Fin)
Va al último paquete del archivo de captura.
Previous Packet In Conversation Ctrl+,
Va al paquete anterior en la conversación actual. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
Next Packet In Conversation Ctrl+.
Va al siguiente paquete en la conversación actual. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
5.5. El menú "Capture"
Interfaces... Ctrl+I
Este punto del menú aparecerá un cuadro de diálogo que muestra lo que está pasando en las interfaces de red Wireshark conoce
- Help
Muestra esta página de ayuda.
- Close
WLAN Traffic Statistics
Estadísticas de tráfico WLAN capturado. En esta ventana se resumirá el tráfico de red inalámbrica que se encuentra en la captura. Son solicitudes de sondeo que se fusionarán en una red existente, si los partidos SSID.
Cada fila de la lista muestra los valores estadísticos exactamente para una red inalámbrica.
La resolución de nombres se llevará a cabo si se ha seleccionado en la ventana y si está activo para la capa MAC.
Sólo muestran las redes existentes excluirán solicitudes de sondeo con un SSID que no coincida con ninguna red de la lista.
El botón de copia copiará los valores de la lista en el portapapeles en formato CSV (valores separados por comas) formato.
Sugerencia:
Esta ventana se actualiza con frecuencia, por lo que será útil, incluso si se abre antes (o durante) que está haciendo una captura en vivo.
5.8. El menú "Telephony"
Wireshark ofrece una amplia gama de estadísticas de la red relacionados con la telefonía de la que se puede acceder a través del menú de telefonía.
Estas estadísticas abarcan desde protocolos de señalización específicos, el análisis de los flujos de señalización y medios de comunicación. Si codificado en una codificación compatible con el flujo de los medios de comunicación, incluso se puede reproducir.
ANSI
"El Instituto Nacional Estadounidense de Estándares (ANSI) es una organización privada, sin fines de lucro (501 (c) 3), que administra y coordina el sistema de normalización voluntaria EE.UU. y la evaluación de la conformidad".
ANSI facilita el desarrollo de American National Standards (ANS), mediante la acreditación de los procedimientos de las organizaciones de desarrollo de normas (SDO). Estos grupos trabajan conjuntamente para desarrollar estándares nacionales de consenso voluntario. La acreditación de ANSI significa que los procedimientos utilizados por el organismo de normalización en relación con el desarrollo de la American National Standards encuentran el Instituto? S requisitos esenciales para la apertura, el equilibrio, el consenso y el debido proceso.
Es decir, no crean normas ANSI, normas ANSI son desarrollados por organizaciones acreditadas por ANSI.
GSM
GSM es un servicio de telecomunicaciones inalámbrico digital, representada por un número de especificaciones. La tecnología GSM Piezas basa en ISND fijo.
La "interfaz de aire" Original GSM teléfono móvil de segunda generación (2G), era una interfaz TDMA, la interfaz de tercera generación W-CDMA es una interfaz CDMA. GSM, sin embargo, las preocupaciones sobre la "interfaz de aire" se refiere a todo el conjunto de protocolos.
Proyecto de Asociación de 3 ª Generación (3GPP) GSM especificaciones GSM mantiene más y se puede encontrar en el sitio web de 3GPP.
Protocolos
La familia de Protocolos de GSM CONSTA MUCHOS Protocolos, y Otros Protocolos hijo transportados en la Parte Superior de Estós.
GSMMAP : GSM Mobile Application Part, ETSI TS 129 002
GSM SMS : El servicio de mensajes cortos GSM.
CAMEL : Aplicaciones a medida para Mobile lógica mejorada ETSI 300 374
A GSM : GSM A Interface (BSSMAP / DTaP)
WapProtocolFamily : La colección completa de WAP protocolos se puede transmitir a través de GSM.
H225
Es un protocolo de señalización y paquetización de trenes de medios para sistemas de comunicación multimedios por paquetes.

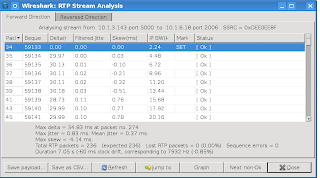

RTP Analysis
La función de análisis de RTP toma el flujo RTP seleccionado (y la corriente inversa, si es posible) y genera una lista de estadísticas sobre el mismo.
A partir de los datos básicos como el número de paquetes y el número de secuencia, se crean nuevas estadísticas sobre la base de la hora de llegada, retardo, jitter, tamaño del paquete, etc
Además de las estadísticas por paquete, el panel inferior muestra las estadísticas generales, con mínimos y máximos para delta, jitter y el sesgo del reloj. También se incluye una indicación de paquetes perdidos.
La ventana de Análisis de Flujo RTP proporciona, además, la opción de guardar la carga útil de RTP (como datos sin procesar o, si en una codificación PCM, en un archivo de audio). Otras opciones de exportar y trazar varias estadísticas sobre los flujos RTP.
VoIP Calls
La ventana de llamadas VoIP muestra una lista de todas las llamadas VoIP detectado en el tráfico capturado. Se encuentra a las llamadas por su señalización.
LTE Mac Traffic Stadistic
Esta ventana se resumirá el tráfico LTE MAC que se encuentra en la captura
El panel superior muestra las estadísticas de los canales habituales. Cada fila en el panel del medio muestra destaca estadísticos para exactamente una UE / C-RNTI. En el panel inferior, se puede ver la de la UE / C-RNTI el tráfico seleccionado desglosado por canal individual.
LTE RLE Traffic Stadistic
Esta ventana se resumirá el tráfico RLC LTE se encuentran en la captura.
En la parte superior, la casilla de verificación permite a esta ventana para incluir las PDU RLC encontrados withing MAC PDU o no. Esto afectará tanto a las PDU contados, así como los filtros de visualización generados (véase más adelante).
La lista superior muestra los resúmenes de cada UE activa. Cada fila de la lista inferior muestra cuestiones estadísticas para los canales individuales dentro de la UE seleccionado.
La parte inferior de las ventanas permite que los filtros de visualización que se genera y se establece para el canal seleccionado. Tenga en cuenta que en el caso de los canales del modo Reconocidos, si se elige una sola dirección, el filtro generado mostrará los datos en esa dirección y el control de las PDU en la dirección opuesta.
5.9. El menú "Tools"
Firewall ACL Rules
Esto le permite crear reglas de ACL de línea de comandos para muchos productos diferentes, incluyendo firewall Cisco IOS, Netfilter de Linux (iptables), OpenBSD pf y el Firewall de Windows (a través de netsh). Se admiten Reglas para las direcciones MAC, direcciones IPv4, TCP y UDP, y combinaciones de IPv4 + port.
Lua
Estas opciones le permiten trabajar con el intérprete Lua opcionalmente construir en Wireshark.
Lua es un lenguaje de programación ligero de gran alcance diseñado para las aplicaciones que se extienden. Lua se ha diseñado e implementado por un equipo de la PUC-Rio, la Universidad Pontificia Católica de Río de Janeiro en Brasil. Lua nació y se crió en Tecgraf, la gráfica Grupo de Tecnología Informática de la PUC-Rio, y ahora se encuentra en Lua.org. Tanto Tecgraf y Lua.org son laboratorios del Departamento de Ciencias de la Computación.
En Wireshark Lua se puede utilizar para escribir disectores y grifos.
Lua intérprete de Wireshark comienza cargando init.lua que se encuentra en el directorio de configuración global de Wireshark. Lua está activada por defecto. Para desactivar Lua la variable line disable_lua debe establecerse en true en init.lua.
Después de cargar init.lua desde el directorio de datos si Lua está activado Wireshark intentará cargar un archivo llamado init.lua en el directorio del usuario.
Wireshark también se cargarán todos los archivos con extensión. Lua sufijo tanto de lo global y el directorio de plugins personal.
La opción de línea de comandos-X lua_script: <file.lua> se puede utilizar para cargar scripts Lua también.
El código Lua se ejecutará una vez después de todos los disectores de protocolos que se han inicializado y antes de leer cualquier archivo.
5.10. El menú "Internals"
Dissector tables
Este elemento de menú aparece un cuadro de diálogo que muestra las tablas con relaciones subdissector.
Supported Protocols (slow!)
Este elemento de menú aparece un cuadro de diálogo que muestra los protocolos soportados y los campos de protocolo.
5.11. El menu "Help"
Contents F1
Este elemento de menú aparece un sistema de ayuda básica.
Manual Pages ...
Este punto se abre un navegador Web que muestra una de las páginas del manual HTML instalados localmente.
Website
Este punto se abre un explorador Web muestra la página web de Wireshark
Preguntas frecuentes
Este punto se abre un navegador Web que muestra diversas preguntas frecuentes.
Descargas
Este punto se abre un navegador Web que muestra las descargas de:
Wiki
Lista de archivos Esta opción de menú le permite mostrar una lista de archivos en un conjunto de archivos. Se aparece el cuadro de diálogo Set List File Wireshark
Las siguientes funciones en el "Set File" submenú del menú "Archivo" están disponibles para trabajar con conjuntos de archivos de una forma sencilla:
El cuadro de diálogo Archivos de lista, aparecerá una lista de los archivos Wireshark ha reconocido como parte del conjunto de archivos actual.
A continuación se cierra el archivo actual y abre el archivo siguiente en el conjunto de archivos.
Archivo anterior cierra la actual y abre el archivo anterior en el conjunto de archivos.
Cada línea contiene información acerca de un archivo del sistema de archivos:
Nombre de archivo El nombre del archivo. Si hace clic en el nombre del archivo (o el botón de la izquierda a la misma), el archivo actual se cerrará y se abrirá el archivo de captura correspondiente.
Creado el momento de creación del archivo
Última modificación de la última vez que se modificó el archivo
Tamaño del tamaño del archivo
La última línea contendrá información sobre el directorio utilizado actualmente donde todos los archivos del conjunto de archivos se pueden encontrar.
El contenido de este cuadro de diálogo se actualiza cada vez que un archivo de captura se abre / cierra.
El botón Cerrar, así, cierre el cuadro de diálogo.
Exportar Archivo
Este elemento de menú le permite exportar todos (o algunos) de los paquetes en el archivo de captura en un archivo. Se aparece el cuadro de diálogo Exportar Wireshark.
Export Bytes paquete seleccionado Ctrl + H
Este elemento de menú le permite exportar los bytes seleccionados actualmente en el panel de bytes de paquetes en un archivo binario. Se aparece el cuadro de diálogo Exportar Wireshark
Exportar Objetos> HTTP
Este elemento de menú le permite exportar todos o algunos de los objetos HTTP capturados en archivos locales. No aparece la lista de objetos HTTP Wireshark
Exportar Objetos> DICOM
Este elemento de menú le permite exportar todos o algunos de los objetos DICOM capturados en archivos locales. No aparece la lista de objetos DICOM Wireshark
Exportar> Objetos> SMB
Este elemento de menú le permite exportar todos o algunos de los objetos capturados SMB en archivos locales. No aparece la lista de objetos SMB Wireshark
Exportar> Objetos> SMB
Este elemento de menú le permite exportar todos o algunos de los objetos capturados SMB en archivos locales. No aparece la lista de objetos SMB Wireshark
Imprimir.
Ctrl + P Esta opción permite imprimir todos (o algunos) de los paquetes en el archivo de captura. Se aparece el cuadro de diálogo Imprimir Wireshark
Salir Ctrl + Q
Este elemento de menú le permite salir de Wireshark. Wireshark le pedirá para guardar el archivo de captura si no se ha guardado anteriormente (esto puede desactivarse mediante un ajuste de preferencia).
5.2. El menú "Editar" (Edit)
Copiar - copy
Copiar> Descripción Shift + Ctrl + D
Este elemento de menú se copia la descripción del elemento seleccionado en la vista de detalle en el portapapeles.
Copiar> Fieldname Shift + Ctrl + F
Este elemento de menú se copia el nombre del campo del elemento seleccionado en la vista de detalle en el porta papeles.
Copiar> Valor Shift + Ctrl + V
Este elemento de menú se copia el valor del elemento seleccionado en la vista de detalle en el porta papeles.
Copiar> Como Shift Filter + Ctrl + C
Este elemento de menú se utiliza el elemento seleccionado en la vista de
detalle para crear un filtro de pantalla. Este filtro de pantalla se copia en el porta papeles.
Find Packet - Buscar Paquete
Ctrl + F Esta opción abre un cuadro de diálogo que permite buscar un paquete de muchos criterios.
Usted puede encontrar fácilmente los paquetes una vez que han capturado algunos paquetes o ha leído en un fichero de captura previamente guardado. Sólo tiene que seleccionar el paquete de encontrar, elemento de menú en el menú Edición.
Mostrar filtro - Display Filter
Basta con introducir una cadena de filtro de visualización en el Filtrar:, seleccione una dirección, y haga clic en Aceptar.
Valor Hex - Hex value
Búsqueda de una secuencia de bytes específico en los paquetes de datos.
Por ejemplo, utilice "00:00" para buscar el siguiente paquete que incluye dos bytes nulos en los datos del paquete.
String - Cadena
Buscar una cadena en los paquetes de datos, con varias opciones.
El valor que se busca se comprueba la sintaxis mientras se escribe pulg Si comprueba la sintaxis de su valor de éxito, el fondo del campo de entrada se pondrá verde, si no, se volverá rojo.
Usted puede elegir la dirección de la búsqueda:
hasta - Up
Búsqueda hacia arriba en la lista de paquetes (disminución del número de paquetes).
abajo - Down
Búsqueda hacia abajo en la lista de paquetes (un número creciente de paquetes).
Buscar siguiente Ctrl + N
Este elemento de menú intenta encontrar el siguiente paquete seleccionado la configuración de "Buscar Paquete ...".
Buscar anterior Ctrl + B
Este elemento de menú intenta encontrar el paquete anterior que coincidan con los ajustes de "Buscar Paquete ...".
Marcos Packet (conmutación) Ctrl + M
Este elemento de menú "marca" el paquete seleccionado.
Mark packet (toggle) - Marcar paquetes (conmutación) cambia el estado marcado de un solo paquete.
Mark all displayed packets - Marcar todos los paquetes mostrados establecen el estado de señal de todos los paquetes de idioma.
Buscar siguiente Marco Shift + Ctrl + N Buscar el siguiente paquete marcado.
Buscar Marco anterior Shift + Ctrl + B Encuentre el paquete marcado anterior
Ignore Packet - No haga caso de paquetes (conmutación) Ctrl + D
Este elemento de menú se conmemora el paquete seleccionado como ignorado.
Proceso
Ignore All Displayed Packets (toggle) Shift+Ctrl+D
Este elemento de menú marca todos los paquetes que se muestran como ignorado.Un-Ignore All Packets Ctrl+Alt+D
Este elemento de menú quita la marca de todos los paquetes ignorados
Set Time Reference (cambiar)
Ctrl + T Este elemento de menú establece una referencia de tiempo en el paquete seleccionado.
Un -Time Reference All Packets Ctrl+Alt+T
Este elemento de menú elimina todas las referencias de tiempo de los paquetes.
Find Next Time Reference Ctrl+Alt+N
Este elemento de menú trata de encontrar la próxima vez paquetes referencia.
Find Previous Time Reference Ctrl+Alt+B
Este elemento de menú trata de encontrar el momento anterior paquete de referencia.
Configuration Profiles
Shift + Ctrl + A Esta opción abre un cuadro de diálogo para el manejo de perfiles de configuración. Se puede utilizar para configurar y utilizar más de un conjunto de preferencias y configuraciones. Seleccione los perfiles de configuración ... elemento de menú en el menú Editar, o simplemente presione Shift-Ctrl-A y Wireshark se abrirá el cuadro de diálogo de configuración de perfiles
New
Este botón agrega un nuevo perfil a la lista de perfiles. El nombre del perfil creado es "Nuevo perfil" y se puede cambiar en el campo Propiedades.
Copy
Este botón agrega un nuevo perfil a la lista de perfiles, copiar toda la configuración del perfil seleccionado en la lista. El nombre del perfil creado es el mismo que el perfil de copiado, con el texto "(copia)" aplicada. El nombre se puede cambiar en el campo Propiedades.
Delete
Este botón permite eliminar el perfil seleccionado, incluyendo todos los archivos de configuración que se utilizan en este perfil. No es posible eliminar el perfil "Default".
Configuration Profiles
Puede seleccionar un perfil de configuración de esta lista (que rellenar el nombre del perfil en el campo abajo en la parte inferior del cuadro de diálogo).
Profile name:
Puede cambiar el nombre del perfil seleccionando esta opción.
5.3. El menú "View"
Main Toolbar
Este elemento de menú oculta o muestra la barra de herramientas principal
Filter Toolbar
Este elemento de menú se esconde y muestra la barra de herramientas de filtro
Wireless Toolbar (Windows only)
Este elemento de menú oculta o muestra la barra de herramientas inalámbricas. Consulte la documentación AirPcap para más información.
Statusbar
Este elemento de menú oculta o muestra la barra de estado
Packet List
Este elemento de menú oculta o muestra el panel de la lista de paquetes
Este elemento de menú oculta o muestra el panel de detalles de paquetes
Packet Bytes
Este elemento de menú oculta o muestra el panel de bytes de paquetes
Time Display Format
Visualizar segundos con horas y minutos Selección de esto dice Wireshark para mostrar las marcas de tiempo en segundos, con horas y minutos
Name Resolution - Resolve Name
Resolver el nombre de este elemento le permite activar un nombre resolver del paquete actual sólo. La resolución de nombres intenta convertir algunos de los valores de las direcciones numéricas en un formato legible para las personas. Hay dos maneras posibles de hacer estas conversiones, dependiendo de la resolución por hacer: llamar a los servicios del sistema / red (como la función gethostname ()) y / o resolver de los archivos de configuración específicos Wireshark. Para obtener detalles sobre la configuración de los archivos de Wireshark utiliza para la resolución de nombres y parecidos
La resolución de nombres puede ser muy valiosa al trabajar con Wireshark y hasta puede ahorrar horas de trabajo. Por desgracia, también tiene sus inconvenientes.
La resolución de nombres a menudo un error. El nombre por resolver podría ser simplemente desconocida por los servidores de nombres preguntó, o los servidores no son sólo disponibles y el nombre también se no se encuentra en los archivos de configuración de Wireshark.
Los nombres resueltos no se almacenan en el archivo de captura o en otro lugar. Así que los nombres resueltos pueden no estar disponibles si se abre el archivo de captura fuera de plazo o en un equipo diferente. Cada vez que se abre un archivo de captura que puede parecer "un poco diferente", simplemente porque no puede conectarse al servidor de nombres (que se puede conectar al anterior).
DNS puede agregar paquetes adicionales a su archivo de captura. Usted puede ver los paquetes a / desde el equipo en el archivo de captura, que son causados por los servicios de red de resolución de nombres de la máquina de captura de Wireshark. XXX - ¿existen otros tales paquetes que los DNS?
Nombres DNS resueltos se almacenan en caché por Wireshark. Esto es necesario para obtener un rendimiento aceptable. Sin embargo, si la información de resolución de nombres debe cambiar mientras se ejecuta Wireshark, Wireshark no notar un cambio en la información de resolución de nombres, una vez que se pone en caché. Si esta información cambia, mientras que Wireshark está en marcha, por ejemplo, un nuevo contrato de arrendamiento DHCP en vigor, Wireshark no lo notará. XXX - esto es cierto para todos o sólo para información DNS?
Name Resolution Enable for MAC Layer
Este elemento le permite controlar si Wireshark traduce las direcciones MAC en nombres
Name Resolution Enable for Network Layer
Este elemento le permite controlar si Wireshark traduce las direcciones de red en nombres
Name Resolution Enable for Transport Layer
Este elemento le permite controlar si Wireshark traduce las direcciones de transporte en nombres
Colorize Packet List
Este elemento le permite controlar si Wireshark debe colorear la lista de paquetes.
Auto Scroll in Live Capture
Este elemento le permite especificar que Wireshark debe desplazar el panel de lista de paquetes como los nuevos paquetes entran, por lo que siempre estamos buscando en el último paquete. Si no se especifica esto, Wireshark simplemente añade nuevos paquetes en el extremo de la lista, pero no se desplaza el panel de la lista de paquetes.
Acercar Ctrl + + Zoom
En los paquetes de datos (aumentar el tamaño de la fuente).
Alejar Ctrl + - Zoom
De los paquetes de datos (disminuir el tamaño de la fuente).
Tamaño normal Ctrl + =
Nivel de zoom Set de nuevo al 100% (ajustado tamaño de la fuente a la normalidad).
Cambiar el tamaño de todas las columnas Shift + Ctrl + R
Cambiar el tamaño de todos los anchos de las columnas para que el contenido se ajuste a ella.
Colorize Conversation
Este elemento de menú aparece un submenú que le permite dar color a los paquetes en el panel de la lista de paquetes basados en las direcciones del paquete seleccionado. Esto hace que sea fácil de distinguir los paquetes que pertenecen a diferentes conversaciones
Colorize Conversation Color 1-10
Estas opciones permiten a uno de los diez filtros temporales de color basados en la conversación seleccionada.
Colorize Conversation Reset coloring
Este elemento de menú borra todas las reglas para colorear temporales.
Colorize Conversation New Coloring Rule
Este elemento de menú se abre una ventana de diálogo en la que una nueva regla para colorear permanente se puede crear sobre la base de la conversación seleccionada.
Coloring Rules
Este elemento de menú aparece un cuadro de diálogo que le permite a los paquetes de color en el panel de la lista de paquetes de acuerdo a las expresiones de filtro que usted elija. Puede ser muy útil para detectar ciertos tipos de paquetes
Hay dos tipos de reglas para colorear en Wireshark, los temporales que sólo se usan hasta que salga del programa, y los permanentes que se pueden guardar en un archivo de preferencias para que estén disponibles en una próxima sesión.
En las normas para colorear temporales se pueden añadir mediante la selección de un paquete y presionar la tecla <ctrl> junto con una de las teclas numéricas. Esto creará una regla de color basada en la conversación seleccionada. Se tratará de crear un filtro de conversación basado en TCP en primer lugar, a continuación, UDP, IP y entonces por fin Ethernet. Filtros temporales también se pueden crear mediante la selección de la "Colorear con filtro> Color X" elementos de menú cuando rightclicking en el panel de paquetes detalle.
Para colorear de forma permanente paquetes, seleccione las Reglas para colorear del menú, en el menú Ver, Wireshark se abrirá el "Reglamento para colorear cuadro de diálogo"
Show Packet in New Window
Este elemento de menú abre el paquete seleccionado en una ventana separada. La ventana separada sólo muestra la vista de árbol y ver los paneles de byte.
Reload Ctrl+R
Este ítem del menú permite volver a cargar el archivo de captura actual.
5.4. El Menu "Go"
Saltar al paquete recientemente visitado en la historia de paquetes, al igual que el historial de la página en un navegador web.
Forward Alt+Right (Derecha)
Ir a la siguiente paquete visitado en la historia de paquetes, al igual que el historial de la página en un navegador web.
Go to Packet... Ctrl+G
Hace que aparezca un cuadro de diálogo que le permite especificar un número de paquete, y luego se va a ese paquete
Go to the corresponding packet
Ir al paquete correspondiente del campo de protocolo seleccionado actualmente. Si el campo seleccionado no se corresponde con un paquete, este elemento aparece desactivado.
Previous Packet Ctrl+Up (Arriba)
Va al paquete anterior en la lista. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
Next Packet Ctrl+Down (Abajo)
Pasar a la siguiente paquete en el lista. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
First Packet Ctrl+Home (Inicio)
Va al primer paquete del archivo de captura.
Last Packet Ctrl+End (Fin)
Va al último paquete del archivo de captura.
Previous Packet In Conversation Ctrl+,
Va al paquete anterior en la conversación actual. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
Next Packet In Conversation Ctrl+.
Va al siguiente paquete en la conversación actual. Esto se puede utilizar para mover al paquete anterior, incluso si la lista de paquetes no tiene el foco del teclado.
5.5. El menú "Capture"
Interfaces... Ctrl+I
Este punto del menú aparecerá un cuadro de diálogo que muestra lo que está pasando en las interfaces de red Wireshark conoce
- Description
La descripción de la interfaz proporcionada por el sistema operativo.
- IP
La primera dirección IP Wireshark que pudo encontrar para esta interfaz. Puede hacer clic en la dirección para pasar por otras direcciones asignadas a la misma, si está disponible. Si se puede conocer ninguna dirección se mostrará "Ninguno".
- Packets
El número de paquetes capturados de esta interfaz, desde que se abrió este diálogo. Aparecerá en gris, si ningún paquete fue capturado en el último segundo.
- Stop
Detener una captura actualmente en ejecución.
- Start
Inicia una captura en todas las interfaces seleccionadas inmediatamente, utilizando la configuración de la última captura o la configuración por defecto, si no se han fijado las opciones.
- Options
Abre el cuadro de diálogo Opciones de captura con las interfaces marcadas seleccionados
- Details (Microsoft Windows only)
Abre un cuadro de diálogo con información detallada acerca de la interfaz
Muestra esta página de ayuda.
- Close
Cierra este cuadro de diálogo.
Start Ctrl+E
Inmediatamente empezar a capturar paquetes con la misma configuración que la última vez.
Stop Ctrl+E
Este elemento de menú se detiene la captura actualmente en ejecución
Restart Ctrl+R
Este elemento de menú se detiene la captura se está ejecutando y se inicia de nuevo con las mismas opciones, esto es sólo por conveniencia.
Capture Filters...
Este elemento de menú aparece un cuadro de diálogo que le permite crear y editar los filtros de captura. Usted puede nombrar a los filtros, y usted puede guardar para uso futuro.
5.6. El menú "Analyze"
Display Filters...
En este elemento de menú aparece un cuadro de diálogo que le permite crear y editar filtros de visualización. Usted puede nombrar a los filtros, y usted puede guardar para uso futuro.
Display Filter Macros...
En este elemento de menú aparece un cuadro de diálogo que le permite crear y editar macros filtro de visualización. Usted puede nombrar a macros de filtro, y usted puede guardar para uso futuro.
Apply as Column
Este elemento de menú agrega el elemento protocolo seleccionado en el panel de detalles de paquetes como una columna de la lista de paquetes.
Apply as Filter ...
Estos elementos de menú cambiará el filtro de visualización actual y aplicar el filtro cambiado inmediatamente. Dependiendo de la opción elegida, la cadena actual filtro de presentación será reemplazado o anexa por el campo de protocolo seleccionado en el panel de detalles de paquetes.
Prepare a Filter ...
Estos elementos de menú cambiará el filtro de presentación actual, pero no se aplicará el filtro cambiado. Dependiendo de la opción elegida, la cadena actual filtro de presentación será reemplazado o anexa por el campo de protocolo seleccionado en el panel de detalles de paquetes.
- Enabled Protocols... Shift+Ctrl+E
Este ítem del menú permite al usuario activar / desactivar disectores de protocolos
- Enable All
Activar todos los protocolos de la lista.
- Disable All:
Desactivar todos los protocolos de la lista.
- Invert:
Cambia el estado de todos los protocolos de la lista.
- OK
Aplicar los cambios y cerrar el cuadro de diálogo.
- Apply
Aplicar los cambios y mantener el cuadro de diálogo abierto.
- Save
Guardar los ajustes a los protos con discapacidad.
Decode As...
Este ítem del menú permite al usuario forzar Wireshark para decodificar ciertos paquetes como un protocolo particular. El "Decode As" le permite desviar temporalmente disecciones protocolo específico. Esto podría ser útil, por ejemplo, si usted hace algunos experimentos poco comunes en la red.
1. Decode
Decodifica paquetes.
2. Do not decode
No decodifica los paquetes.
3. Link/Network/Transport
Especifica la capa de red en la que "Decodificar Como" debe llevarse a cabo. Cuál de estas páginas están disponibles depende del contenido del paquete seleccionado en este cuadro de diálogo se abre.
4. Show Current
Abre un cuadro de diálogo que muestra la lista actual de usuario especificado decodifica.
5. OK
Aplica la decodificación seleccionado y cerrar el cuadro de diálogo
6. Apply
Aplica la decodificación seleccionada y mantiene el cuadro de diálogo abierto.
7. Cancel
Cancela los cambios y cierra el cuadro de diálogo
User Specified Decodes...
Este ítem del menú permite al usuario forzar Wireshark para decodificar ciertos paquetes como un protocolo particular. Este cuadro de diálogo muestra el usuario activo especificado. Estas entradas se pueden guardar en el perfil actual para la
siguiente sesión.
Follow TCP Stream
Este ítem del menú abre una ventana independiente y muestra todos los segmentos TCP que son capturados en la misma conexión TCP como un paquete seleccionado
Follow UDP Stream
La misma funcionalidad como "Follow TCP Stream", pero para los flujos UDP.
Follow SSL Stream
La misma funcionalidad como "Follow TCP Stream", pero para los flujos SSL. XXX - cómo proporcionar las claves SSL
Expert Info
Abre un cuadro de diálogo que muestra algunas informaciones de expertos acerca de los paquetes capturados. La cantidad de información dependerá del protocolo y varía desde muy detallada a inexistente. XXX - añadir una nueva sección acerca de este y el enlace de aquí.
Conversation Filter ...
En este menú encontrará filtro de conversación para varios protocolos.
5.7. El menú "Stadistics".
Summary
Mostrar información sobre los datos capturados.
Protocol Hierarchy
Muestra un árbol jerárquico de las estadísticas de protocolo
Conversations
Mostrar una lista de conversaciones (tráfico entre dos puntos finales)
Endpoints
Mostrar una lista de puntos finales (el tráfico hacia / desde una dirección)
Un punto final de red es el punto final lógico de tráfico de protocolo separada de una capa de protocolo específico. Las estadísticas de punto final de Wireshark tomarán los siguientes criterios de valoración en cuenta:
Ethernet: Un punto final Ethernet es idéntica a la dirección MAC de Ethernet.
Fibre Channel: XXX - Insertar información aquí.
FDDI: Un punto final de FDDI es idéntica a la dirección MAC de FDDI.
IPv4: Un punto final IP es idéntica a su dirección IP.
IPX: Un punto final IPX es la concatenación de un número de red de 32 bits y 48 bits dirección del nodo, ya sea por defecto la dirección MAC de redes Ethernet.
JXTA: Un punto final JXTA es un poco 160 SHA-1 URN.
NCP: XXX - Insertar información aquí.
RSVP: XXX - Insertar información aquí.
SCTP: Un punto final SCTP es una combinación de las direcciones IP de host (en plural) y el puerto SCTP utilizados. Tan diferentes puertos SCTP en la misma dirección IP diferentes puntos finales SCTP, pero el mismo puerto SCTP en diferentes direcciones IP de la misma máquina todavía el mismo punto final.
TCP: Un extremo TCP es una combinación de la dirección IP y el puerto TCP utilizado, por lo que los diferentes puertos TCP en la misma dirección de IP diferentes puntos finales TCP.
Para cada protocolo soportado, se muestra una ficha en esta ventana. En la etiqueta de cada ficha se muestra el número de puntos finales capturados (por ejemplo, la etiqueta de la ficha "Ethernet: 5" te dice que cinco puntos finales de Ethernet han sido capturados). Si se capturaron ningún punto final de un protocolo específico, la etiqueta de la ficha aparecerá en gris (aunque la página relacionada todavía se puede seleccionar).
Cada fila de la lista muestra los valores estadísticos para exactamente un punto final.
La resolución de nombres se hará si está seleccionado en la ventana y si está activo para la capa de protocolo específico (capa de MAC para la página de criterios de valoración de Ethernet seleccionado). Como te habrás dado cuenta, la primera fila tiene una resolución de nombres de los tres primeros bytes "Netgear", la dirección de la segunda fila se resuelve a una dirección IP (usando ARP) y el tercero se acordó una emisión (no resuelto esto aún sería : FF: FF: FF: FF: FF: FF), las dos últimas direcciones Ethernet siguen sin resolverse.
Limite para mostrar filtro sólo mostrará las conversaciones que coincidan con el filtro de visualización actual.
El botón de copia copiará los valores de la lista en el porta papeles en formato CSV (valores separados por comas)
IO Graphs
Ve gráficas específicas del usuario (por ejemplo, el número de paquetes a lo largo del tiempo)
El usuario puede configurar las siguientes cosas:
Gráficos
Gráfico 1-5: permitir la gráfica específica 1.5 (sólo el gráfico 1 se activa por defecto)
Color: el color del gráfico (no se puede cambiar)
Filtro: un filtro de pantalla para este gráfico (sólo los paquetes que pasan este filtro se tendrán en cuenta para este gráfico)
Estilo: el estilo de la gráfica (Línea / Impulse / fbar / Dot)
Eje X
Marque interval: intervalo en la dirección x dura (10.1 minutos o 10/1/0.1/0.01/0.001 segundos)
Píxeles por garrapatas: utilizan 10/5/2/1 píxeles por intervalo de garrapata
Ver como la hora del día: opción para ver las etiquetas de dirección x como la hora del día en lugar de segundos o minutos, ya principios de la captura
Eje
De la unidad: la unidad de la dirección y (paquetes / Tick, Tick Bytes /, Bits / Tick, avanzadas ...) [XXX - describir la función Advanced.]
Escala: la escala de la unidad y (logarítmica, Auto, 10,20,50,100,200,500, ...)
El botón Guardar guardará la parte visualizada actualmente del gráfico como uno de varios formatos de archivo. La función de ahorro sólo está disponible cuando se utiliza la versión GTK 2.6 o superior (las versiones más recientes de Windows cumplan con este requisito) y la versión del Wireshark 0.99.7 o superior.
Conversation List
Muestra una lista de conversaciones, obsoleta por la ventana combinada de conversaciones de arriba
Estadísticas de las conversaciones capturadas.
Junto con direcciones, contadores de paquetes, y los contadores de bytes de la ventana de conversación añade cuatro columnas: el tiempo en segundos entre el inicio de la captura y el inicio de la conversación ("Rel. Inicio"), la duración de la conversación en el segundo, y el bits de medios (no bytes) por segundo en cada dirección.
Service Response Time
Muestra el tiempo transcurrido entre la solicitud y la respuesta correspondiente
Junto con direcciones, contadores de paquetes, y los contadores de bytes de la ventana de conversación añade cuatro columnas: el tiempo en segundos entre el inicio de la captura y el inicio de la conversación ("Rel. Inicio"), la duración de la conversación en el segundo, y el bits de medios (no bytes) por segundo en cada dirección.
Service Response Time
Muestra el tiempo transcurrido entre la solicitud y la respuesta correspondiente
El tiempo de respuesta de servicio es el tiempo entre una solicitud y la respuesta correspondiente. Esta información está disponible para muchos protocolos.
Estadísticas de tiempo de respuesta de servicio son actualmente disponibles para los siguientes protocolos:
DCE-RPC
Canal de Fibra
H.225 RAS
LDAP
LTE MAC
MGCP
ONC-RPC
SMB
Para los contenidos restantes la información de esta página es muy útil para su debido manejo
WLAN Traffic Statistics
Estadísticas de tráfico WLAN capturado. En esta ventana se resumirá el tráfico de red inalámbrica que se encuentra en la captura. Son solicitudes de sondeo que se fusionarán en una red existente, si los partidos SSID.
Cada fila de la lista muestra los valores estadísticos exactamente para una red inalámbrica.
La resolución de nombres se llevará a cabo si se ha seleccionado en la ventana y si está activo para la capa MAC.
Sólo muestran las redes existentes excluirán solicitudes de sondeo con un SSID que no coincida con ninguna red de la lista.
El botón de copia copiará los valores de la lista en el portapapeles en formato CSV (valores separados por comas) formato.
Sugerencia:
Esta ventana se actualiza con frecuencia, por lo que será útil, incluso si se abre antes (o durante) que está haciendo una captura en vivo.
5.8. El menú "Telephony"
Wireshark ofrece una amplia gama de estadísticas de la red relacionados con la telefonía de la que se puede acceder a través del menú de telefonía.
Estas estadísticas abarcan desde protocolos de señalización específicos, el análisis de los flujos de señalización y medios de comunicación. Si codificado en una codificación compatible con el flujo de los medios de comunicación, incluso se puede reproducir.
ANSI
"El Instituto Nacional Estadounidense de Estándares (ANSI) es una organización privada, sin fines de lucro (501 (c) 3), que administra y coordina el sistema de normalización voluntaria EE.UU. y la evaluación de la conformidad".
ANSI facilita el desarrollo de American National Standards (ANS), mediante la acreditación de los procedimientos de las organizaciones de desarrollo de normas (SDO). Estos grupos trabajan conjuntamente para desarrollar estándares nacionales de consenso voluntario. La acreditación de ANSI significa que los procedimientos utilizados por el organismo de normalización en relación con el desarrollo de la American National Standards encuentran el Instituto? S requisitos esenciales para la apertura, el equilibrio, el consenso y el debido proceso.
Es decir, no crean normas ANSI, normas ANSI son desarrollados por organizaciones acreditadas por ANSI.
GSM
GSM es un servicio de telecomunicaciones inalámbrico digital, representada por un número de especificaciones. La tecnología GSM Piezas basa en ISND fijo.
La "interfaz de aire" Original GSM teléfono móvil de segunda generación (2G), era una interfaz TDMA, la interfaz de tercera generación W-CDMA es una interfaz CDMA. GSM, sin embargo, las preocupaciones sobre la "interfaz de aire" se refiere a todo el conjunto de protocolos.
Proyecto de Asociación de 3 ª Generación (3GPP) GSM especificaciones GSM mantiene más y se puede encontrar en el sitio web de 3GPP.
Protocolos
La familia de Protocolos de GSM CONSTA MUCHOS Protocolos, y Otros Protocolos hijo transportados en la Parte Superior de Estós.
GSMMAP : GSM Mobile Application Part, ETSI TS 129 002
GSM SMS : El servicio de mensajes cortos GSM.
CAMEL : Aplicaciones a medida para Mobile lógica mejorada ETSI 300 374
A GSM : GSM A Interface (BSSMAP / DTaP)
WapProtocolFamily : La colección completa de WAP protocolos se puede transmitir a través de GSM.
H225
Es un protocolo de señalización y paquetización de trenes de medios para sistemas de comunicación multimedios por paquetes.
RTP Analysis
La función de análisis de RTP toma el flujo RTP seleccionado (y la corriente inversa, si es posible) y genera una lista de estadísticas sobre el mismo.
A partir de los datos básicos como el número de paquetes y el número de secuencia, se crean nuevas estadísticas sobre la base de la hora de llegada, retardo, jitter, tamaño del paquete, etc
Además de las estadísticas por paquete, el panel inferior muestra las estadísticas generales, con mínimos y máximos para delta, jitter y el sesgo del reloj. También se incluye una indicación de paquetes perdidos.
La ventana de Análisis de Flujo RTP proporciona, además, la opción de guardar la carga útil de RTP (como datos sin procesar o, si en una codificación PCM, en un archivo de audio). Otras opciones de exportar y trazar varias estadísticas sobre los flujos RTP.
VoIP Calls
La ventana de llamadas VoIP muestra una lista de todas las llamadas VoIP detectado en el tráfico capturado. Se encuentra a las llamadas por su señalización.
LTE Mac Traffic Stadistic
Esta ventana se resumirá el tráfico LTE MAC que se encuentra en la captura
El panel superior muestra las estadísticas de los canales habituales. Cada fila en el panel del medio muestra destaca estadísticos para exactamente una UE / C-RNTI. En el panel inferior, se puede ver la de la UE / C-RNTI el tráfico seleccionado desglosado por canal individual.
LTE RLE Traffic Stadistic
Esta ventana se resumirá el tráfico RLC LTE se encuentran en la captura.
En la parte superior, la casilla de verificación permite a esta ventana para incluir las PDU RLC encontrados withing MAC PDU o no. Esto afectará tanto a las PDU contados, así como los filtros de visualización generados (véase más adelante).
La lista superior muestra los resúmenes de cada UE activa. Cada fila de la lista inferior muestra cuestiones estadísticas para los canales individuales dentro de la UE seleccionado.
La parte inferior de las ventanas permite que los filtros de visualización que se genera y se establece para el canal seleccionado. Tenga en cuenta que en el caso de los canales del modo Reconocidos, si se elige una sola dirección, el filtro generado mostrará los datos en esa dirección y el control de las PDU en la dirección opuesta.
5.9. El menú "Tools"
Firewall ACL Rules
Esto le permite crear reglas de ACL de línea de comandos para muchos productos diferentes, incluyendo firewall Cisco IOS, Netfilter de Linux (iptables), OpenBSD pf y el Firewall de Windows (a través de netsh). Se admiten Reglas para las direcciones MAC, direcciones IPv4, TCP y UDP, y combinaciones de IPv4 + port.
Lua
Estas opciones le permiten trabajar con el intérprete Lua opcionalmente construir en Wireshark.
Lua es un lenguaje de programación ligero de gran alcance diseñado para las aplicaciones que se extienden. Lua se ha diseñado e implementado por un equipo de la PUC-Rio, la Universidad Pontificia Católica de Río de Janeiro en Brasil. Lua nació y se crió en Tecgraf, la gráfica Grupo de Tecnología Informática de la PUC-Rio, y ahora se encuentra en Lua.org. Tanto Tecgraf y Lua.org son laboratorios del Departamento de Ciencias de la Computación.
En Wireshark Lua se puede utilizar para escribir disectores y grifos.
Lua intérprete de Wireshark comienza cargando init.lua que se encuentra en el directorio de configuración global de Wireshark. Lua está activada por defecto. Para desactivar Lua la variable line disable_lua debe establecerse en true en init.lua.
Después de cargar init.lua desde el directorio de datos si Lua está activado Wireshark intentará cargar un archivo llamado init.lua en el directorio del usuario.
Wireshark también se cargarán todos los archivos con extensión. Lua sufijo tanto de lo global y el directorio de plugins personal.
La opción de línea de comandos-X lua_script: <file.lua> se puede utilizar para cargar scripts Lua también.
El código Lua se ejecutará una vez después de todos los disectores de protocolos que se han inicializado y antes de leer cualquier archivo.
5.10. El menú "Internals"
Dissector tables
Este elemento de menú aparece un cuadro de diálogo que muestra las tablas con relaciones subdissector.
Supported Protocols (slow!)
Este elemento de menú aparece un cuadro de diálogo que muestra los protocolos soportados y los campos de protocolo.
5.11. El menu "Help"
Contents F1
Este elemento de menú aparece un sistema de ayuda básica.
Manual Pages ...
Este punto se abre un navegador Web que muestra una de las páginas del manual HTML instalados localmente.
Website
Este punto se abre un explorador Web muestra la página web de Wireshark
Preguntas frecuentes
Este punto se abre un navegador Web que muestra diversas preguntas frecuentes.
Descargas
Este punto se abre un navegador Web que muestra las descargas de:
Wiki
Este punto se abre un navegador Web que muestra la primera página de:
Capturas de muestra
Este punto se abre un navegador Web que muestra las capturas de ejemplo de: http://wiki.wireshark.org.
Acerca de Wireshark
Este elemento de menú nos lleva a una ventana de información que proporciona diversos elementos de información detallada sobre Wireshark, tales como cómo se construyen, los plugins cargados, las carpetas de segunda mano
6. The Filter Toolbar. (La barra de filtros)
Filter:
Abre el diálogo de construcción del filtro. Una comprobación de sintaxis de la cadena de filtro se hace mientras usted está escribiendo. El fondo se vuelve rojo si se introduce una cadena incompleta o nula, y se convertirá en verde cuando se introduce una cadena válida. Puede hacer clic en la flecha desplegable para seleccionar una cadena de filtro introducido anteriormente en una lista. Las entradas en la lista desplegable seguirán estando disponibles incluso después de un reinicio del programa.
- Expression ...
El botón central con la
etiqueta "Agregar expresión ..." se abre un cuadro de diálogo que le
permite editar un filtro de pantalla de una lista de campos de protocolo
- Field Name
Seleccione un campo de
protocolo del árbol de campo de protocolo. Cada protocolo con campos filtrables
aparece en el nivel superior. (Usted puede buscar una entrada de protocolo en
particular mediante la introducción de las primeras letras del nombre de protocolo).
Al hacer clic en el signo "+" al lado del nombre del protocolo se
puede obtener una lista de nombres de campos disponibles para el filtrado para
ese protocolo.
- Relation
Seleccione una relación
de la lista de relación disponible. La relación unaria se devuelve presente si
el campo seleccionado está presente en un paquete. Todas las demás relaciones
de la siguiente lista son relaciones binarias que requieren datos adicionales
(por ejemplo, un valor de partido) para completar.
- Value
Puede introducir un valor
apropiado en el cuadro de texto Valor. El valor también puede indicar el tipo
de valor para el nombre del campo que haya seleccionado (como una cadena).
- Range
Agregar una explicación
- OK
Cuando haya creado una
expresión satisfactoria clic en Aceptar y una cadena de filtro se construirá
para usted.
- Cancel
Cancela cambios que se
harán y se cierra el cuadro.
- Clear
Cambie el filtro de
pantalla actual y borra el área de edición.
- Apply
Aplicar el valor actual en el área de edición como el nuevo filtro de visualización.
Nota: La aplicación de un filtro de archivos de captura de pantalla se puede tomar un buen tiempo
Esta es la página principal de nuestra aplicación Wireshark
